Nederman

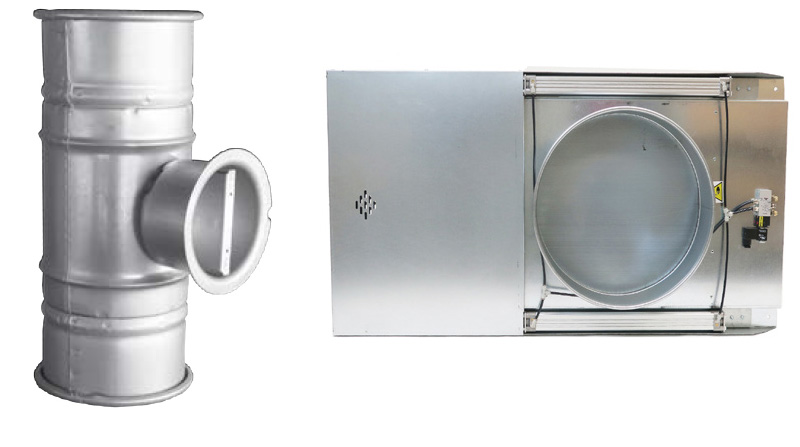

QF-Klappen

QF-Klappen

Verschiedene Klappen für den Einsatz in QF-Rohrleitungssystemen. Manuelle oder automatische Klappen zur Regulierung des Luftstroms in einem Rohrleitungssystem.

Technische Daten

Modelle48

    Drosselklappe verzinkt 0,6mm 80QF

    ArtNo: 8210000812

    Material Thickness
    0,7mm
    Durchmesser A (mm)
    80
    Ende Typ A
    QF
    Gewicht
    0,65
    Drosselklappe verzinkt 0,6mm 100QF

    ArtNo: 8210000813

    Material Thickness
    0,7mm
    Durchmesser A (mm)
    100
    Ende Typ A
    QF
    Gewicht
    0,75
    Drosselklappe verzinkt 0,6mm 125QF

    ArtNo: 8210000814

    Material Thickness
    0,7mm
    Durchmesser A (mm)
    125
    Ende Typ A
    QF
    Gewicht
    0,75
    Drosselklappe verzinkt 0,6mm 150QF

    ArtNo: 8210000815

    Material Thickness
    0,7mm
    Durchmesser A (mm)
    150
    Ende Typ A
    QF
    Gewicht
    1,25
    Drosselklappe verzinkt 0,6mm 160QF

    ArtNo: 8210000816

    Material Thickness
    0,7mm
    Durchmesser A (mm)
    160
    Ende Typ A
    QF
    Gewicht
    1,35
    Drosselklappe verzinkt 0,6mm 180QF

    ArtNo: 8210000817

    Material Thickness
    0,7mm
    Durchmesser A (mm)
    180
    Ende Typ A
    QF
    Gewicht
    1,9
    Drosselklappe verzinkt 0,6mm 200QF

    ArtNo: 8210000818

    Material Thickness
    0,7mm
    Durchmesser A (mm)
    200
    Ende Typ A
    QF
    Gewicht
    2,2
    Drosselklappe verzinkt 0,6mm 224QF

    ArtNo: 8210000819

    Material Thickness
    0,7mm
    Durchmesser A (mm)
    224
    Ende Typ A
    QF
    Gewicht
    2,55
    Drosselklappe verzinkt 0,6mm 250QF

    ArtNo: 8210000820

    Material Thickness
    0,7mm
    Durchmesser A (mm)
    250
    Ende Typ A
    QF
    Gewicht
    3,05
    Drosselklappe verzinkt 0,6mm 315QF

    ArtNo: 8210000822

    Material Thickness
    0,7mm
    Durchmesser A (mm)
    315
    Ende Typ A
    QF
    Gewicht
    4,3
    Drosselklappe verzinkt 0,6mm 350QF

    ArtNo: 8210000823

    Material Thickness
    0,7mm
    Durchmesser A (mm)
    350
    Ende Typ A
    QF
    Gewicht
    5
    Drosselklappe verzinkt 0,7mm 400QF

    ArtNo: 8210000824

    Material Thickness
    0,9mm
    Durchmesser A (mm)
    400
    Ende Typ A
    QF
    Gewicht
    6,05
    Drosselklappe verzinkt 0,7mm 450QF

    ArtNo: 8210000825

    Material Thickness
    0,9mm
    Durchmesser A (mm)
    450
    Ende Typ A
    QF
    Gewicht
    7,45
    Drosselklappe verzinkt 0,7mm 500QF

    ArtNo: 8210000826

    Material Thickness
    0,9mm
    Durchmesser A (mm)
    500
    Ende Typ A
    QF
    Gewicht
    9,05
    Automatikschieber, pneum. SBAS verzinkt 80QF/FB

    ArtNo: 8210002032

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    80
    Ende Typ A
    QF/FB
    Maß A
    397
    Maß B
    197
    Maß C
    133
    Maß D
    185
    Maß E
    212
    Anzahl der Zylinder
    1
    Gewicht
    5,5
    Automatikschieber, pneum. SBAS verzinkt 100QF/FB

    ArtNo: 8210002033

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    100
    Ende Typ A
    QF/FB
    Maß A
    467
    Maß B
    217
    Maß C
    133
    Maß D
    220
    Maß E
    247
    Anzahl der Zylinder
    1
    Gewicht
    5,5
    Automatikschieber, pneum. SBAS verzinkt 125QF/FB

    ArtNo: 8210002034

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    125
    Ende Typ A
    QF/FB
    Maß A
    522
    Maß B
    242
    Maß C
    133
    Maß D
    248
    Maß E
    251
    Anzahl der Zylinder
    1
    Gewicht
    6
    Automatikschieber, pneum. SBAS verzinkt 140QF/FB

    ArtNo: 8210002035

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    140
    Ende Typ A
    QF/FB
    Maß A
    577
    Maß B
    257
    Maß C
    133
    Maß D
    275
    Maß E
    274
    Anzahl der Zylinder
    1
    Gewicht
    7,5
    Automatikschieber, pneum. SBAS verzinkt 150QF/FB

    ArtNo: 8210002036

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    150
    Ende Typ A
    QF/FB
    Maß A
    587
    Maß B
    267
    Maß C
    133
    Maß D
    280
    Maß E
    307
    Anzahl der Zylinder
    1
    Gewicht
    8
    Automatikschieber, pneum. SBAS verzinkt 160QF/FB

    ArtNo: 8210002037

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    160
    Ende Typ A
    QF/FB
    Maß A
    637
    Maß B
    227
    Maß C
    133
    Maß D
    305
    Maß E
    332
    Anzahl der Zylinder
    1
    Gewicht
    8
    Automatikschieber, pneum. SBAS verzinkt 180QF/FB

    ArtNo: 8210002038

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    180
    Ende Typ A
    QF/FB
    Maß A
    697
    Maß B
    297
    Maß C
    133
    Maß D
    335
    Maß E
    362
    Anzahl der Zylinder
    1
    Gewicht
    5,3
    Automatikschieber, pneum. SBAS verzinkt 200QF/FB

    ArtNo: 8210002039

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    200
    Ende Typ A
    QF/FB
    Maß A
    757
    Maß B
    317
    Maß C
    133
    Maß D
    365
    Maß E
    392
    Anzahl der Zylinder
    1
    Gewicht
    10
    Automatikschieber, pneum. SBAS verzinkt 224QF/FB

    ArtNo: 8210002040

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    224
    Ende Typ A
    QF/FB
    Maß A
    841
    Maß B
    341
    Maß C
    133
    Maß D
    407
    Maß E
    434
    Anzahl der Zylinder
    1
    Gewicht
    11
    Automatikschieber, pneum. SBAS verzinkt 250QF/FB

    ArtNo: 8210002041

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    250
    Ende Typ A
    QF/FB
    Maß A
    907
    Maß B
    367
    Maß C
    133
    Maß D
    440
    Maß E
    467
    Anzahl der Zylinder
    2
    Gewicht
    13
    Automatikschieber, pneum. SBAS verzinkt 300QF/FB

    ArtNo: 8210002042

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    300
    Ende Typ A
    QF/FB
    Maß A
    1057
    Maß B
    417
    Maß C
    133
    Maß D
    515
    Maß E
    542
    Anzahl der Zylinder
    2
    Gewicht
    13
    Automatikschieber, pneum. SBAS verzinkt 315QF/FB

    ArtNo: 8210002043

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    315
    Ende Typ A
    QF/FB
    Maß A
    1102
    Maß B
    432
    Maß C
    133
    Maß D
    538
    Maß E
    564
    Anzahl der Zylinder
    2
    Gewicht
    17
    Automatikschieber, pneum. SBAS verzinkt 350QF/FB

    ArtNo: 8210002044

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    350
    Ende Typ A
    QF/FB
    Maß A
    1237
    Maß B
    467
    Maß C
    133
    Maß D
    605
    Maß E
    632
    Anzahl der Zylinder
    2
    Gewicht
    19,5
    Automatikschieber, pneum. SBAS verzinkt 400QF/FB

    ArtNo: 8210002045

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    400
    Ende Typ A
    QF/FB
    Maß A
    1387
    Maß B
    517
    Maß C
    133
    Maß D
    680
    Maß E
    707
    Anzahl der Zylinder
    2
    Gewicht
    23
    Handschieber SBMS verzinkt 80QF/FB

    ArtNo: 8210000784

    Durchmesser A (mm)
    80
    Ende Typ A
    QF/FB
    Maß A
    397
    Maß B
    197
    Maß C
    133
    Maß D
    185
    Maß E
    254
    Gewicht
    3
    Handschieber SBMS verzinkt 100QF/FB

    ArtNo: 8210000785

    Durchmesser A (mm)
    100
    Ende Typ A
    QF/FB
    Maß A
    509
    Maß B
    217
    Maß C
    133
    Maß D
    220
    Maß E
    289
    Gewicht
    3
    Handschieber SBMS verzinkt 125QF/FB

    ArtNo: 8210000786

    Durchmesser A (mm)
    125
    Ende Typ A
    QF/FB
    Maß A
    564
    Maß B
    242
    Maß C
    133
    Maß D
    248
    Maß E
    316
    Gewicht
    3,5
    Handschieber SBMS verzinkt 140QF/FB

    ArtNo: 8210000787

    Durchmesser A (mm)
    140
    Ende Typ A
    QF/FB
    Gewicht
    4
    Handschieber SBMS verzinkt 150QF/FB

    ArtNo: 8210000788

    Durchmesser A (mm)
    150
    Ende Typ A
    QF/FB
    Maß A
    629
    Maß B
    267
    Maß C
    133
    Maß D
    280
    Maß E
    349
    Gewicht
    4
    Handschieber SBMS verzinkt 160QF/FB

    ArtNo: 8210000789

    Durchmesser A (mm)
    160
    Ende Typ A
    QF/FB
    Gewicht
    4,5
    Handschieber SBMS verzinkt 180QF/FB

    ArtNo: 8210000790

    Durchmesser A (mm)
    180
    Ende Typ A
    QF/FB
    Maß A
    739
    Maß B
    297
    Maß C
    133
    Maß D
    335
    Maß E
    404
    Gewicht
    5
    Handschieber SBMS verzinkt 200QF/FB

    ArtNo: 8210000791

    Durchmesser A (mm)
    200
    Ende Typ A
    QF/FB
    Maß A
    799
    Maß B
    317
    Maß C
    133
    Maß D
    365
    Maß E
    434
    Gewicht
    6
    Handschieber SBMS verzinkt 224QF/FB

    ArtNo: 8210000792

    Durchmesser A (mm)
    224
    Ende Typ A
    QF/FB
    Maß A
    883
    Maß B
    341
    Maß C
    133
    Maß D
    407
    Maß E
    476
    Gewicht
    6,5
    Handschieber SBMS verzinkt 250QF/FB

    ArtNo: 8210000793

    Durchmesser A (mm)
    250
    Ende Typ A
    QF/FB
    Maß A
    949
    Maß B
    367
    Maß C
    133
    Maß D
    440
    Maß E
    509
    Gewicht
    7,5
    Handschieber SBMS verzinkt 300QF/FB

    ArtNo: 8210000794

    Durchmesser A (mm)
    300
    Ende Typ A
    QF/FB
    Maß A
    1099
    Maß B
    417
    Maß C
    133
    Maß D
    515
    Maß E
    584
    Gewicht
    9,5
    Handschieber SBMS verzinkt 315QF/FB

    ArtNo: 8210000795

    Durchmesser A (mm)
    315
    Ende Typ A
    QF/FB
    Maß A
    1144
    Maß B
    432
    Maß C
    133
    Maß D
    538
    Maß E
    606
    Gewicht
    10
    Handschieber SBMS verzinkt 350QF/FB

    ArtNo: 8210000796

    Durchmesser A (mm)
    350
    Ende Typ A
    QF/FB
    Maß A
    1279
    Maß B
    467
    Maß C
    133
    Maß D
    605
    Maß E
    674
    Gewicht
    11,5
    Handschieber SBMS verzinkt 400QF/FB

    ArtNo: 8210000797

    Durchmesser A (mm)
    400
    Ende Typ A
    QF/FB
    Maß A
    1429
    Maß B
    517
    Maß C
    133
    Maß D
    680
    Maß E
    749
    Gewicht
    14
    Automatikschieber, pneum. Typ S verzinkt 450QF 230 VAC

    ArtNo: 8210000779

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    450
    Ende Typ A
    QF
    Gewicht
    41,88
    Automatikschieber, pneum. Typ S verzinkt 500QF 230 VAC

    ArtNo: 8210000780

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    500
    Ende Typ A
    QF
    Gewicht
    47,8
    Automatikschieber, pneum. Typ S verzinkt 560QF 230 VAC

    ArtNo: 8210000781

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    560
    Ende Typ A
    QF
    Gewicht
    69,47
    Automatikschieber, pneum. Typ S verzinkt 630QF 230 VAC

    ArtNo: 8210000782

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    630
    Ende Typ A
    QF
    Gewicht
    98
    Automatikschieber, pneum. Typ S verzinkt 710QF 230 VAC

    ArtNo: 8210000783

    Voltage
    230
    Power Type
    VAC
    Durchmesser A (mm)
    710
    Ende Typ A
    QF
    Gewicht
    94,9
    Automatikschieber, pneum. SBAS verzinkt 200QF/FB 230 VAC Assembled including screen

    ArtNo: 8210000772

    Gewicht
    10,4
