Guia completo para escolher dutos e tubulações para sistemas de exaustão e filtragem
Dutos e tubulações para sistemas de exaustão e filtragem.
A escolha correta de dutos e tubulações para sistemas de combustão e filtragem representa um passo fundamental para a integridade operacional no tratamento do ar das indústrias.
Projetar uma rede de transporte que exige conhecimento técnico profundo sobre dinâmica de fluidos e resistência de materiais específicos para cada aplicação.
Uma rede de dutos e tubulações mal projetadas compromete todo o investimento realizado em exaustores e unidades filtrantes, gerando perdas de carga e acúmulo de resíduos.
Neste guia, exploraremos os critérios técnicos essenciais para que sua empresa selecione os componentes ideais para definir dutos e tubulações para sistemas de exaustão e filtragem.
[H2] A importância estratégica dos dutos e tubulações no tratamento do ar industrial
Os dutos e tubulações atuam como as artérias em um sistema de controle de poluição, transportando partículas e gases das fontes captadoras até os filtros.
A eficiência na condução do fluxo de ar depende diretamente da geometria interna e da qualidade das conexões utilizadas em toda a extensão.
Abaixo, detalhamos os principais motivos pelos quais o planejamento correto desses componentes é vital para a sustentabilidade da produção industrial brasileira:
• Manutenção da Velocidade de Transporte: Evita que partículas pesadas decantem e obstruam as passagens de ar.
• Redução do Consumo de Energia: Dutos com baixa rugosidade diminuem a fricção, exigindo menor potência dos motores dos exaustores industriais.
• Segurança Operacional: Tubulações adequadas evitam vazamentos de substâncias tóxicas ou inflamáveis para dentro da área fabril.
• Conformidade Normativa: O atendimento às normas de higiene ocupacional exige sistemas de exaustão que operem dentro de parâmetros técnicos específicos.
[H2] Critérios técnicos para seleção de dutos e tubulações para sistemas de exaustão e filtragem
Para selecionar dutos e tubulações para sistemas de exaustão e filtragem, o engenheiro deve analisar as propriedades físico-químicas do material a ser transportado.

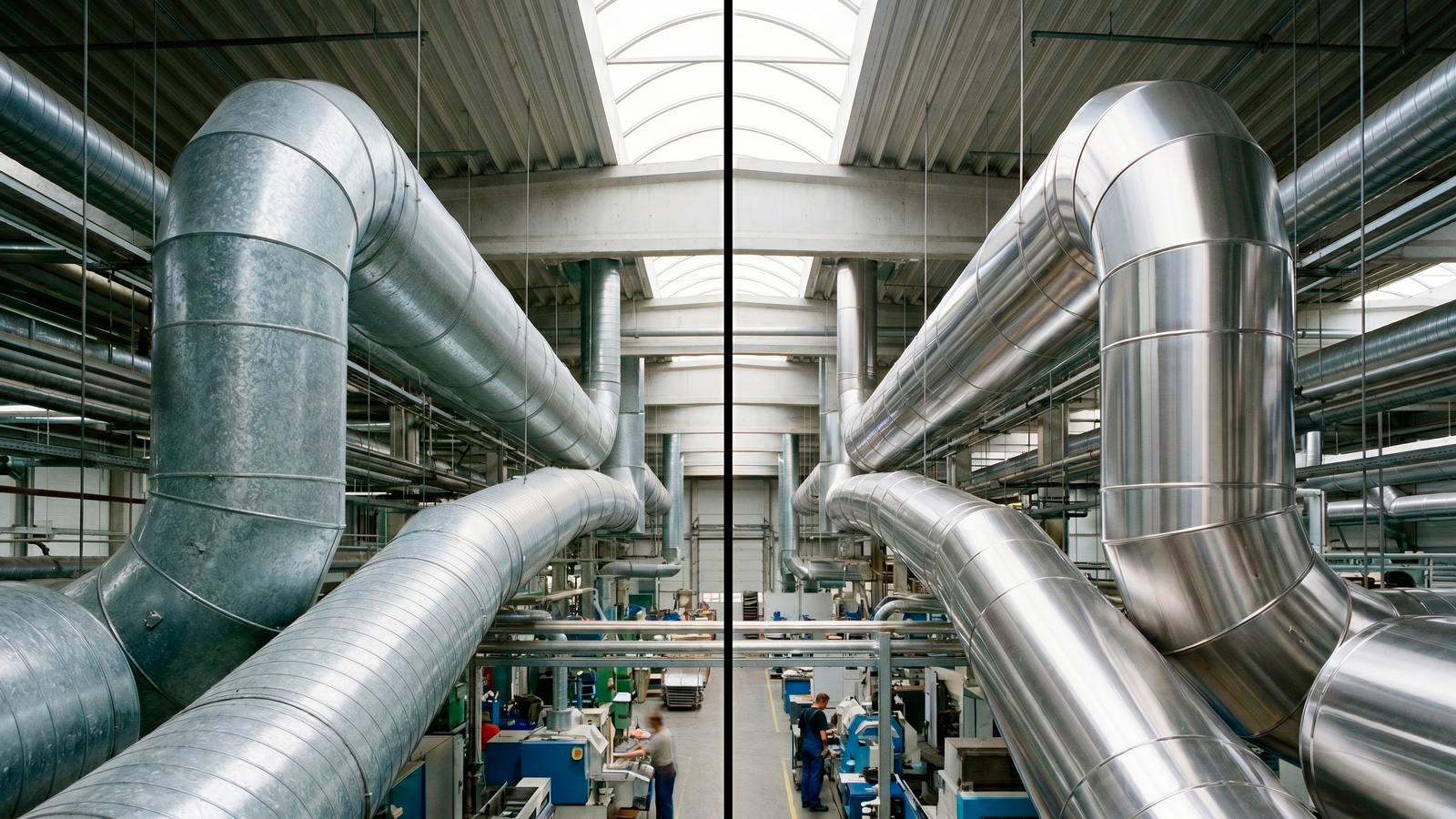

A abrasividade das partículas e a presença de gases corrosivos determinam se o sistema deve ser construído em aço galvanizado ou aço inoxidável.
A rugosidade interna da colaboração influencia diretamente no coeficiente de atrito, impactando o design da pressão estática necessária para o movimento do ar.
A análise técnica para a compra envolve diversos fatores críticos de desempenho que garantem a longevidade da instalação industrial.
Estes fatores são segmentados em categorias que permitem uma avaliação holística da infraestrutura de exaustão necessária para cada processo produtivo:
[H3] Resistência mecânica e durabilidade dos materiais
A espessura da chapa deve ser compatível com a pressão do vácuo exercida pelo exaustor para evitar o colapso estrutural da atração metálica.
Ambientes com alta carga de partículas metálicas excluídas dutos com paredes reforçadas para suportar o desgaste constante provocado pelo impacto.
[H3] Tipos de conexões e sistemas de colocação

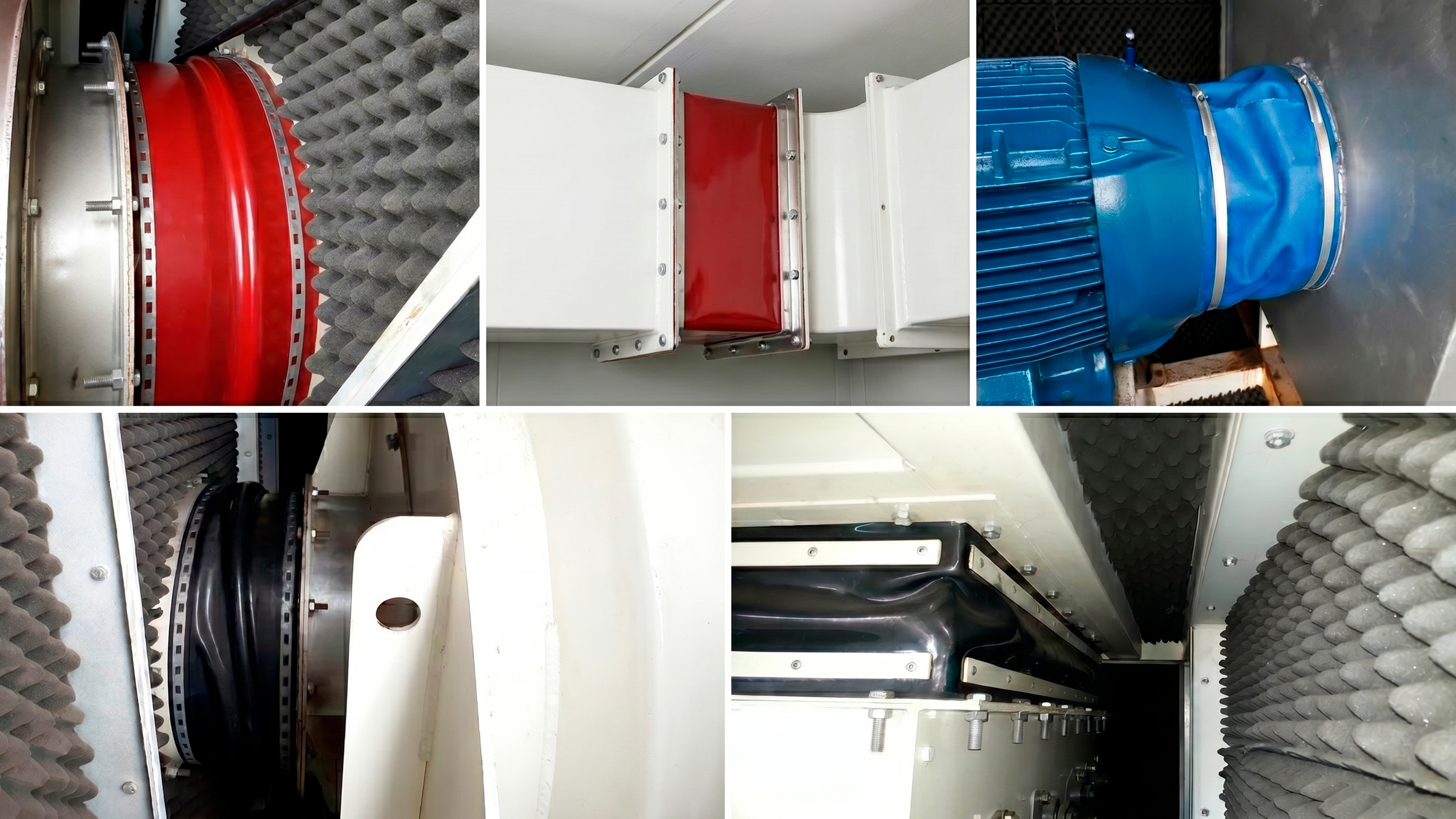

O método de união entre os segmentos de duto define a facilidade de montagem e a estanqueidade de toda a rede de transporte.
Abraçadeiras de engate facilitam operações de limpeza interna, enquanto conexões flangeadas previnem maiores danos estruturais para tubulações de grandes diâmetros.
[H2] Principais setores industriais que demandam tubulações de alto desempenho
Diferentes segmentos que dependem criticamente de sistemas robustos de exaustão para proteger seus colaboradores e atender aos padrões de qualidade dos produtos e serviços oferecidos.

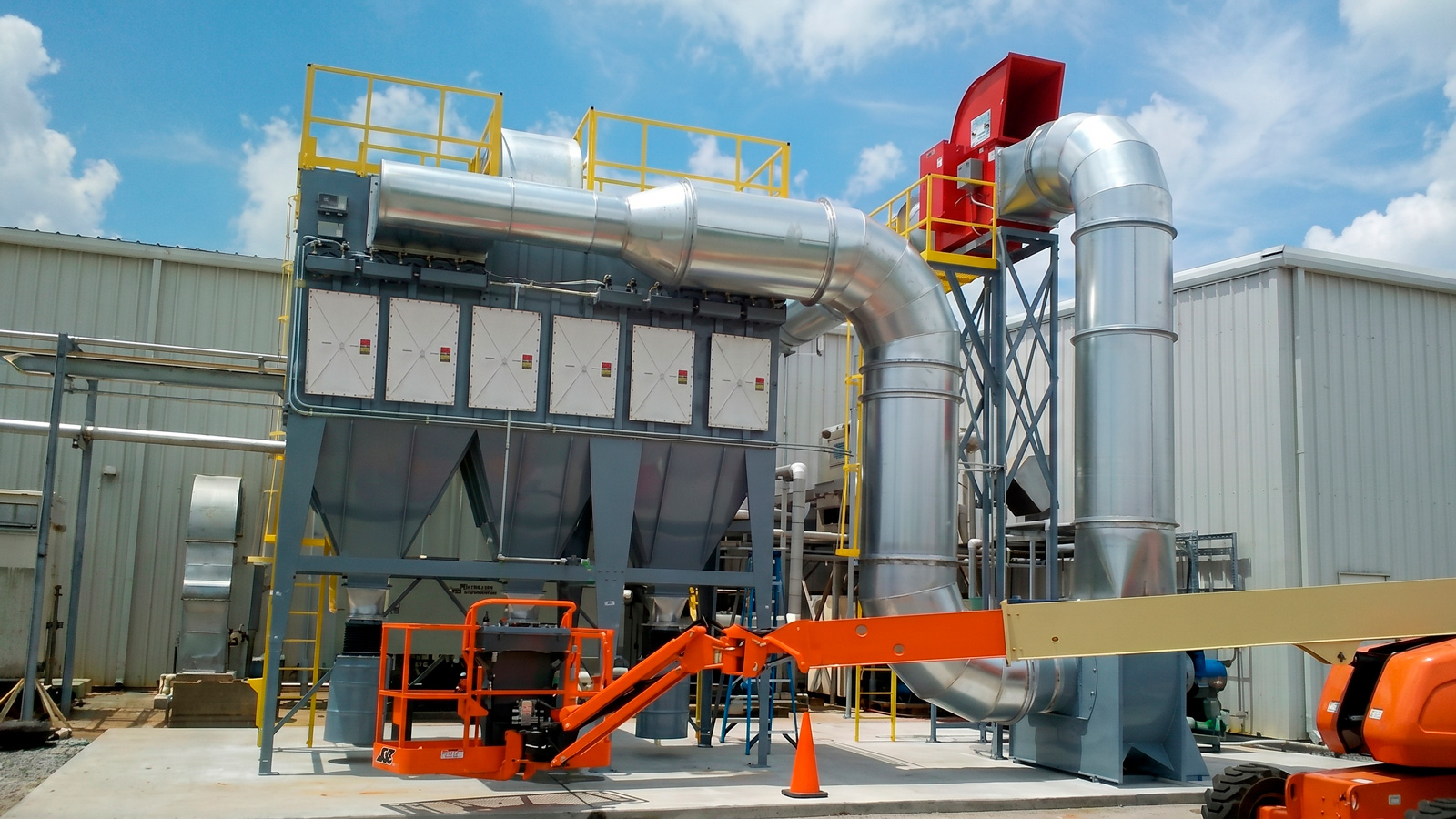

Indústrias que geram poeiras de combustíveis, por exemplo, ordinárias de tubulações que suportam dispositivos de proteção contra explosões, como válvulas de isolamento e painéis de ruptura.
Conheça as indústrias onde a escolha correta dos dutos é determinante para a continuidade dos negócios e a conformidade ambiental:
• Indústria Metalmecânica: Essencial para a exaustão de fumos de solda, névoas de óleo e poeiras de esmerilhamento em linhas de produção intensiva.
• Indústria Química e Farmacêutica: Exige o uso de aço inox para evitar contaminação cruzada e resistir a agentes químicos altamente corrosivos ou voláteis.
• Setor Alimentício: Exige superfícies internas lisas e de fácil higienização para prevenir o crescimento bacteriano e o acúmulo de resíduos orgânicos.
[H2] Dimensionamento e cálculo de perda de carga em redes de exaustão
O projeto preciso do cerâmico dos dutos garante que o fluxo de ar mantenha a energia necessária para carregar as partículas em suspensão.
Velocidades muito baixas permitem a sedimentação de poeira, enquanto velocidades muito altas geram ruído e desgaste prematuro das curvas da tradição.
A configuração geométrica da rede, incluindo o ângulo das curvas e derivações, altera significativamente a resistência imposta à passagem do ar circulante.
Para otimizar o fluxo, é necessário observar parâmetros de engenharia que assegurem o equilíbrio aerodinâmico de todos os pontos de captação instalados na planta:
• Ângulo de Entrada: Derivações em 30 ou 45 graus são preferíveis às de 90 graus para minimizar turbulências e perdas de energia.
• Raio de Curvatura: Curvas com raio longo reduzem a resistência ao fluxo, melhorando o rendimento global do exaustor e do filtro.
• Distribuição de Pressão: O uso de registros de balanceamento permite ajustar o vácuo em cada braço de isolamento conforme a demanda operacional.
[H2] Dutos tubulações e acessórios: A integração com os filtros
A atração não é apenas um acessório, mas uma parte importante da inteligência de filtragem de uma planta industrial moderna.
As soluções de dutos e tubulações para sistemas de combustão e filtragem precisam ser projetadas para trabalhar em perfeita harmonia os filtros do sistema de tratamento do ar.
Essa integração nativa elimina problemas de compatibilidade e garante que a vazão nominal do filtro seja eficaz nos pontos de coleta desejados.
Ao adquirir um sistema completo, o gestor recebe um projeto validado onde cada componente foi selecionado para maximizar a vida útil dos elementos filtrantes.
Os componentes devem permitir a montagem de sistemas modulares, adaptáveis às mudanças constantes de layout das fábricas contemporâneas.
[H3] Modularidade e facilidade de instalação

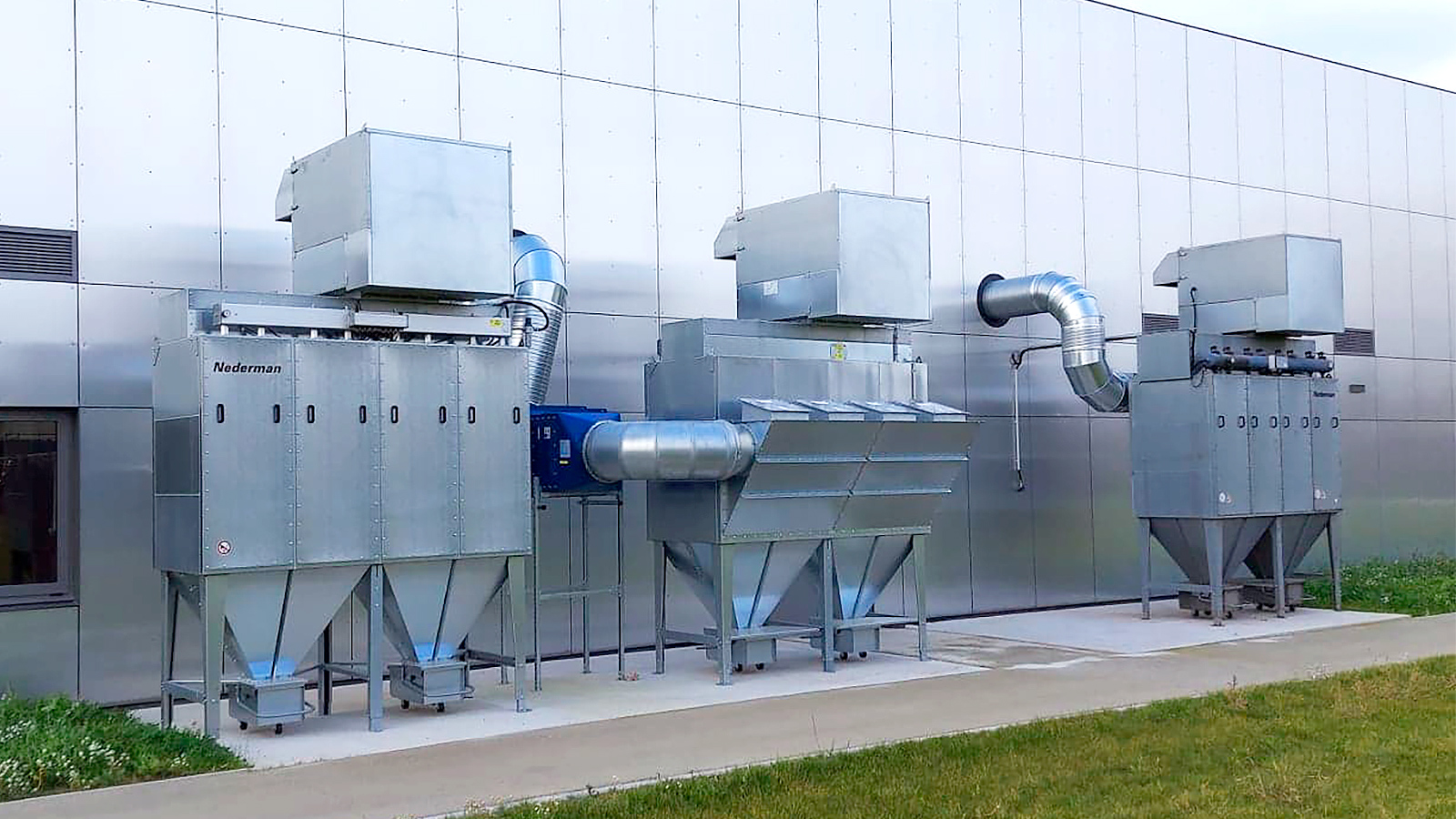

Sistemas modulares permitem que a expansão da fábrica não exija a substituição completa da rede de exaustão, bastando adicionar novos segmentos e conexões.
A utilização de componentes padronizados reduz o tempo de parada para manutenção e simplifica a logística de peças de reposição em caso de danos.
[H3] Acessórios especializados para controle de fluxo

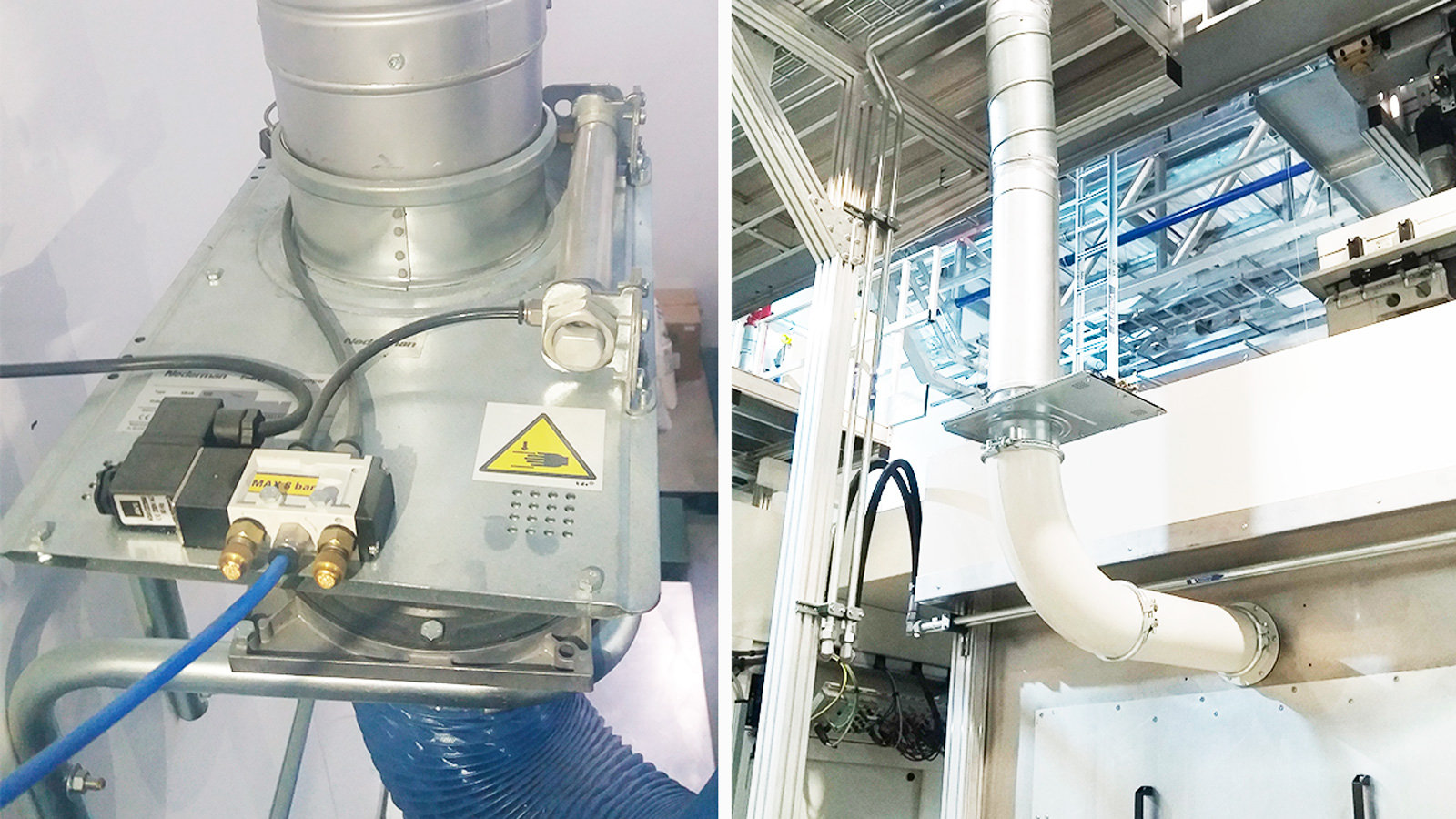

Válvulas borboleta, amortecedores automáticos e silos de descarga integram-se aos dutos para automatizar o processo de coleta e disposição de resíduos sólidos.
Esses acessórios permitem que o sistema de exaustão opere apenas onde há atividade produtiva, gerando uma economia significativa nos custos mensais de eletricidade.
[H2] Sustentabilidade e eficiência energética através de dutos e tubulações
Vazamentos em tubulações industriais são fontes invisíveis de desperdício financeiro, pois obrigam o exaustor a trabalhar com carga superior à necessidade para a produção.
Uma rede de dutos bem vedada garante que 100% da energia consumida pelo motor seja convertida em sucção útil nos postos de trabalho.
A redução da pegada de carbono da indústria passa obrigatoriamente pela otimização dos sistemas de transporte de ar e controle de emissões atmosféricas.
[H2] Conte os dutos de tubulações da Nederman
A Nederman atua há mais de oito décadas no desenvolvimento de tecnologias para o tratamento e controle do ar em ambientes industriais.
Junto com os equipamentos, você tem acesso à Rede de Serviços e Peças Mundial da Nederman, que irá apoiá-lo com toda assistência técnica, suporte e manutenção, onde quer que você esteja.
Nossas soluções de dutos e tubulações para sistemas Nederman de exaustão e filtragem são sinônimos de confiança, inovação e compromisso com o futuro da indústria sustentável.
Seja para novas instalações ou modernização de sistemas Nederman existentes, nossa engenharia entrega resultados que superam as expectativas de desempenho e durabilidade em ambientes severos.
Para escolher e dimensionar os dutos e tubulações para sistemas Nederman de exaustão e filtragem de sua indústria, entre em contato com nossa equipe de especialistas.
Para ver nossos equipamentos em funcionamento, conheça nosso novo showroom.
Continue acompanhando o blog da Nederman e fique por dentro das novidades do mundo do tratamento de ar industrial.
Estamos também no YouTube, Facebook e Instagram
