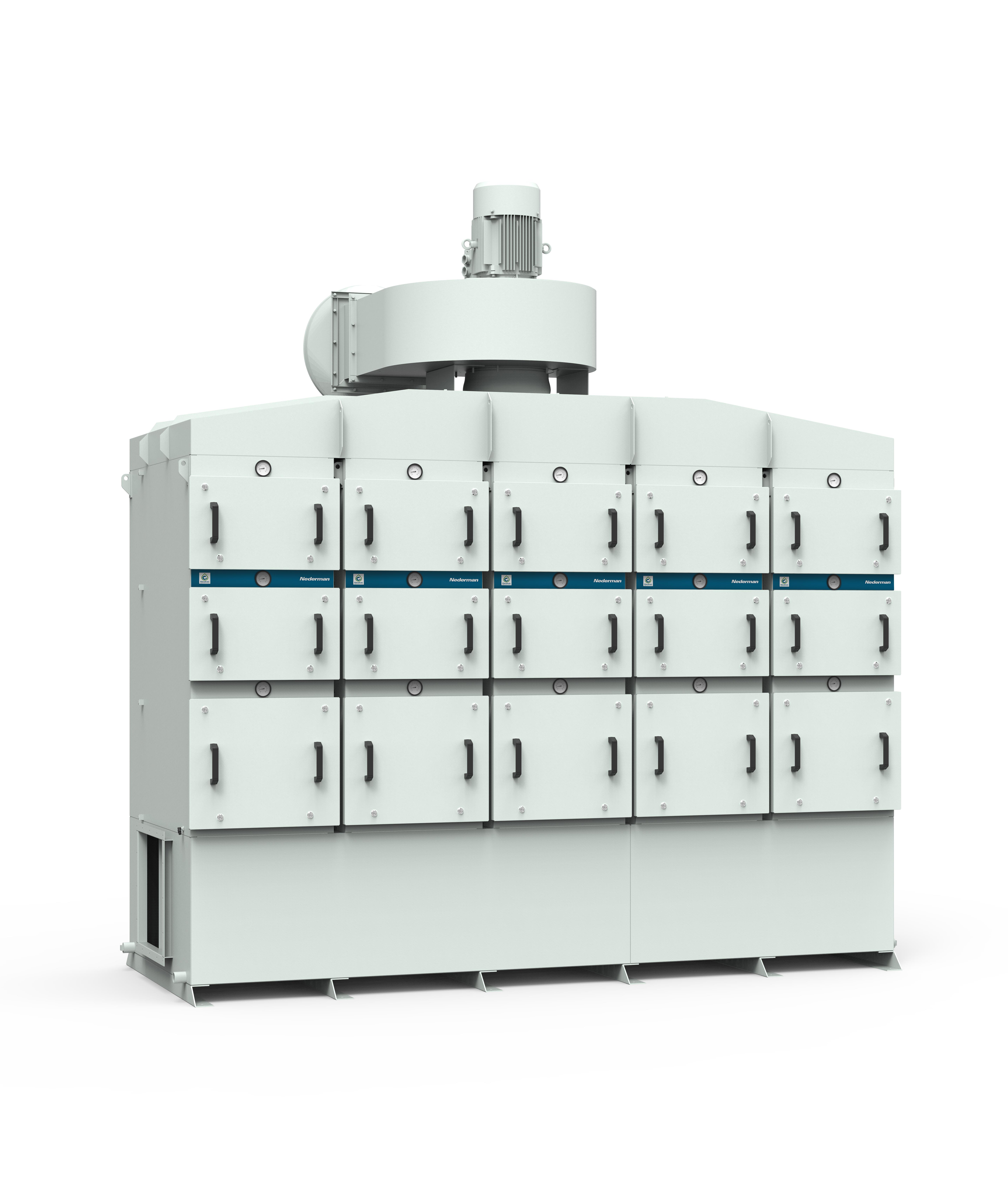

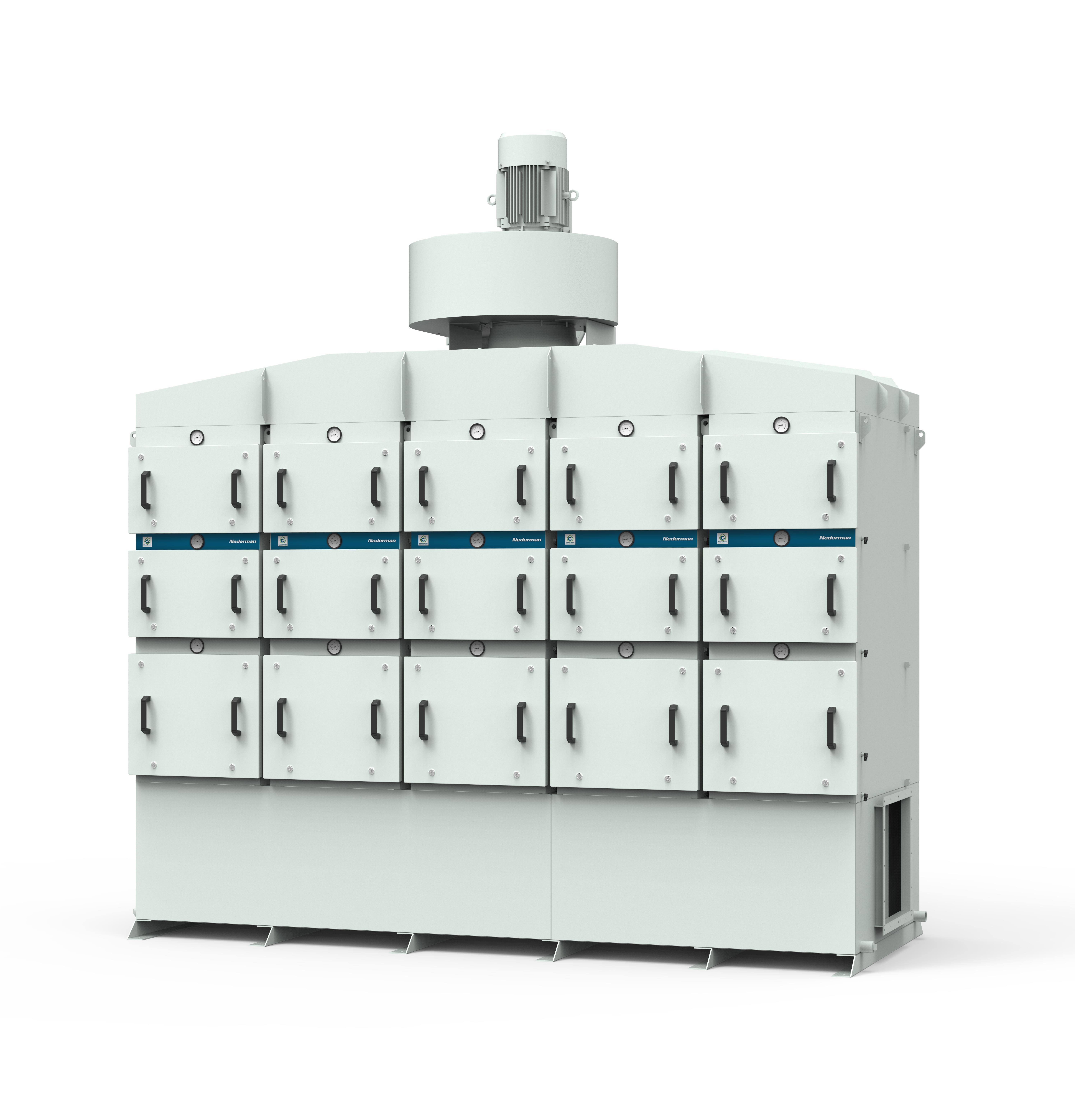

OSF 5x2000 SM

FibreDrain® coletor de fumo de óleo para operação em contínuo.

Os eliminadores de fumo de óleo Nederman OSF são projetados para lidar com grandes quantidades de névoa de óleo integral durante operações contínuas. São concebidos com foco na alta eficiência de filtragem juntamente com baixo custo de manutenção.

O Nederman OSF 5x2000 SM tem como padrão 3 estágios de filtragem onde os dois primeiros estágios consistem em cassetes de filtro com a tecnologia FibreDrain ® da Nederman. A Nederman tem uma ampla gama de diferentes tipos de filtros para atender diferentes tipos de aplicações. A terceira etapa consiste em um filtro HEPA, classe de filtragem H13 com uma eficiência de 99,95% para MPPS de acordo com EN1822. Todas as unidades Nederman OSF construídas em torre são preparadas para o uso de pré-filtro. O OSF 5x2000 SM é fornecido com um ventilador radial embutido.

  • Três estágios de filtragem, pré filtro opcional
  • Manómetros para leitura da queda de pressão em cada estágio de filtragem
  • Drain: 4 off 1 1/2"
  • Non-vibration fan suspension system

Especificações técnicas
Certificações CE
Standard 2009/125/EC
Volume (para embarque) (m³) 23.5
Nível de ruído (dB(A)) <70 dB(A) @ a 1,5 m das portas de manutenção com caixa acústica para ventilador e silenciador opcionais
Classe de proteção IP55
Eficiência de filtragem (%) 99,95
Instalação Interior
Material Chapa de aço, pintada por fora e por dentro.
Método de limpeza do filtro Auto - drenagem
Pressão de serviço (kPa) Max 4600 Pa
Capacidade (máx. caudal m3/h) 10000
Operating Temperature 60 deg C (limited by filter)
Voltagem (V) 400/690
Frequência (Hz) 50
Nº de fases 3
Número de elementos filtrantes 30
Amperagem (A) 26/15,1
Cor NCS-S 1005 B20G
Peso (kg) 4270
Poténcia /kW) 15
Nota Mais 10 elementos filtrantes opcionais.

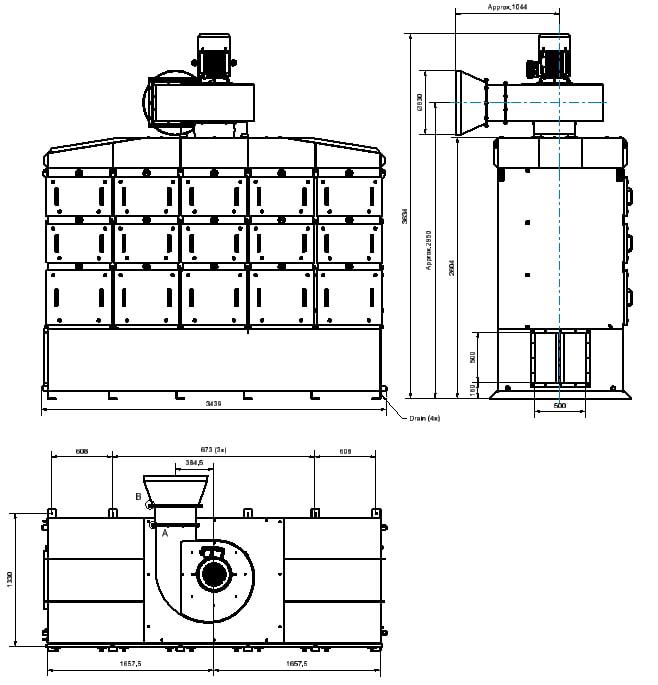

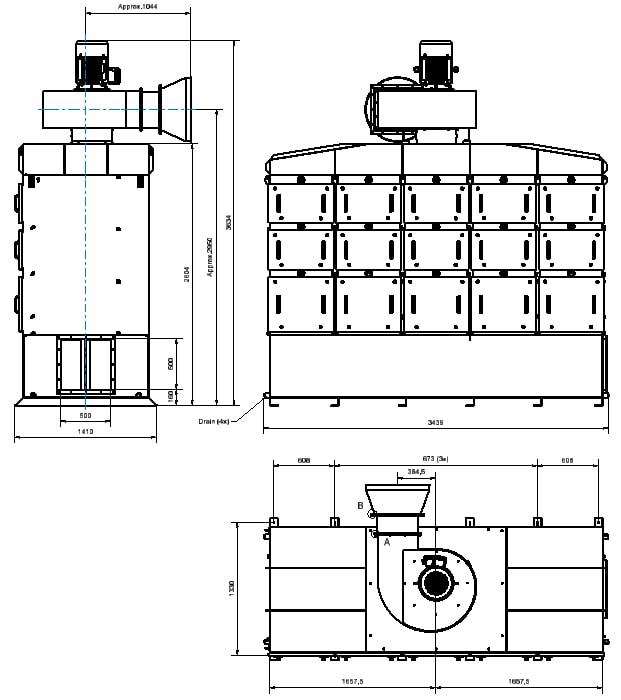

    OSF 5x2000, Flange de entrada 500x500mm esquerda. Dreno 4 x 1 ½" Fêmea.

    ArtNo: 12401147

    OSF 5x2000, Flange de entrada 500x500mm direita. Dreno 4 x 1 ½" Fêmea.

    ArtNo: 12401148

Acessórios para este produto 13

Filtro 1 Óleo (OSF1000,2000,3000)
ArtNo: 12400006

Filtro FibreDrain F66 OSF 1

Filtro 2 Óleo (OSF1000,2000,3000)
ArtNo: 12400007

Filtro FibreDrain F66 OSF 2

Filtro HEPA
ArtNo: 12400012

Hepa DCM H13 610x610x292

Pré filtro ORF 610x610x96
ArtNo: 12400039

Pre-Filter ORF 610x610x96 G4I

Caixa com bomba para dreno, 50 Hz
ArtNo: 12400054

Caixa com bomba para dreno, 50 Hz

Recipiente de drenagem com tubo
ArtNo: 12400764

Recipiente de drenagem com tubo

Fan enclosure 2 filters in depth
ArtNo: 12401109

Fan enclosure 2 filters in depth

Silenciador OMF/OSF 90/Ø630
ArtNo: 12401159

Silenciador OMF/OSF 90/Ø630

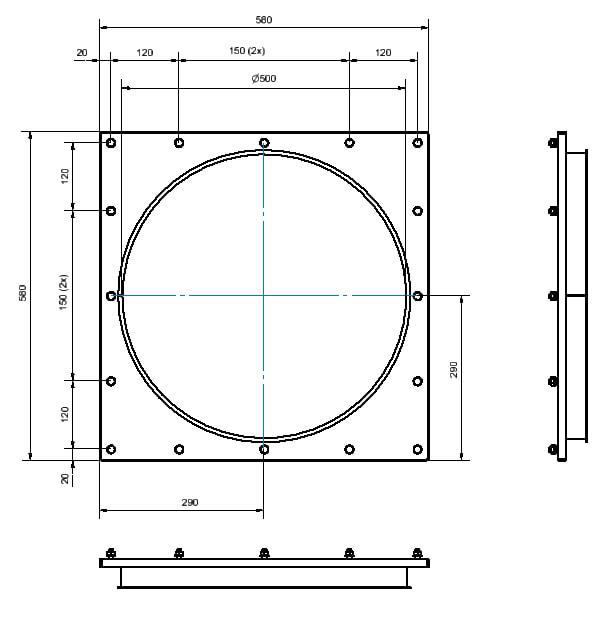

Inlet adapter OSF 5x2000
ArtNo: 12401162

Inlet adapter OSF 5x2000

Extension structure OSF 5x2000
ArtNo: 12401167

Extension structure OSF 5x2000

Caixa da bomba FibreDrain KTF82-200/50Hz, 10 litros/min a 10m, incluíndo controlador
ArtNo: 12401330

Caixa da bomba FibreDrain KTF82-200/50Hz

Sistema de montagem OMF/OSF/MQL para componentes elétricos
ArtNo: 12401341

Sistema de montagem OMF/OSF/MQL para componentes elétricos

Manual de instruções OSF/OMF para sistema de montagem de componentes elétricos
ArtNo: 12401342

Manual de instruções OSF/OMF para sistema de montagem de componentes elétricos
