Curvas para conduta de Alto vácuo

Curvas para conduta de Alto vácuo

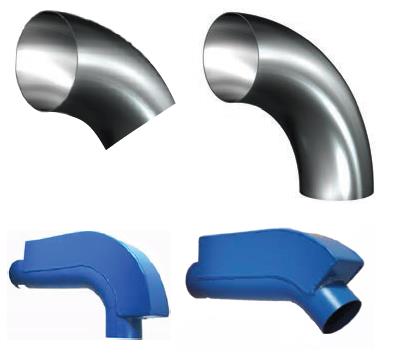

Curvas HV para uso em sistemas de ventilação de processo/coleção de poeira. Curvas HV disponíveis em ângulos de 90° e 45°.

Especificações técnicas
Fim Tipo A RO

Modelos15

    Curva HV Galv 1,5mm 50RO 45º

    ArtNo: 40130840

    Material Thickness
    1,5mm
    Diâmetro A (mm)
    50
    Grau de ângulo
    45
    Center Line Radius (CLR) (mm)
    85
    Peso
    0,5
    Curva HV Galv 1,5mm 63RO 45º

    ArtNo: 40134100

    Material Thickness
    1,5mm
    Diâmetro A (mm)
    63
    Grau de ângulo
    45
    Center Line Radius (CLR) (mm)
    100
    Peso
    0,25
    Curva HV Galv 1,5mm 76RO 45º

    ArtNo: 40134030

    Material Thickness
    1,5mm
    Diâmetro A (mm)
    76
    Grau de ângulo
    45
    Center Line Radius (CLR) (mm)
    170
    Peso
    0,8
    Curva HV Galv 2mm 102RO 45º

    ArtNo: 40131080

    Material Thickness
    2mm
    Diâmetro A (mm)
    102
    Grau de ângulo
    45
    Center Line Radius (CLR) (mm)
    200
    Peso
    1,25
    Curva HV Galv 2mm 127RO 45º

    ArtNo: 40134010

    Material Thickness
    2mm
    Diâmetro A (mm)
    127
    Grau de ângulo
    45
    Center Line Radius (CLR) (mm)
    170
    Peso
    2,1
    Curva HV Galv 1,5mm 50RO 90º

    ArtNo: 40130790

    Material Thickness
    1,5mm
    Diâmetro A (mm)
    50
    Grau de ângulo
    90
    Center Line Radius (CLR) (mm)
    85
    Peso
    0,55
    Curva HV Galv 1,5mm 63RO 90º

    ArtNo: 40130780

    Material Thickness
    1,5mm
    Diâmetro A (mm)
    63
    Grau de ângulo
    90
    Center Line Radius (CLR) (mm)
    100
    Peso
    0,45
    Curva HV Galv 1,5mm 76RO 90º

    ArtNo: 40134020

    Material Thickness
    1,5mm
    Diâmetro A (mm)
    76
    Grau de ângulo
    90
    Center Line Radius (CLR) (mm)
    170
    Peso
    1,3
    Curva HV Galv 2mm 127RO 90º

    ArtNo: 40134000

    Material Thickness
    2mm
    Diâmetro A (mm)
    127
    Grau de ângulo
    90
    Center Line Radius (CLR) (mm)
    170
    Peso
    2
    Curva HV Galv 2mm 152RO 90º

    ArtNo: 40130750

    Material Thickness
    2mm
    Diâmetro A (mm)
    152
    Grau de ângulo
    90
    Center Line Radius (CLR) (mm)
    225
    Peso
    3,2
    Curva HV Galv 2mm 203RO 90º

    ArtNo: 40134251

    Material Thickness
    2mm
    Diâmetro A (mm)
    203
    Grau de ângulo
    90
    Center Line Radius (CLR) (mm)
    300
    Peso
    4,74
    Curva reforçada em aço HV MS 2mm 63RO 45º RAL 5009

    ArtNo: 40134301

    Material Thickness
    2mm
    Diâmetro A (mm)
    63
    Grau de ângulo
    45
    Pintado
    RAL 5009
    Peso
    2,11
    Curva reforçada em aço HV MS 2mm 102RO 45º RAL 5009

    ArtNo: 40134321

    Material Thickness
    2mm
    Diâmetro A (mm)
    102
    Grau de ângulo
    45
    Pintado
    RAL 5009
    Peso
    5,28
    Curva reforçada em aço HV MS 3mm 63RO 90º RAL 5009

    ArtNo: 40134201

    Material Thickness
    3mm
    Diâmetro A (mm)
    63
    Grau de ângulo
    90
    Pintado
    RAL 5009
    Peso
    2,75
    Curva reforçada em aço HV MS 3mm 102RO 90º RAL 5009

    ArtNo: 40134221

    Material Thickness
    3mm
    Diâmetro A (mm)
    102
    Grau de ângulo
    90
    Pintado
    RAL 5009
    Peso
    7,04
