Bij industriële processen waarin brandbaar stof wordt verwerkt, bestaat een groot risico op stofexplosies. Operators dienen preventieve maatregelen te nemen, waaronder het gebruik van explosieveilige stofafzuigsystemen.
Bij het ontwerpen van afzuiginstallaties voor het opvangen van brandbaar stof moet speciale aandacht besteed worden aan de locatie van de stofafscheider. De meest gebruikelijke explosiebeveiligingsmethode voor dergelijke installaties is het omleiden van de explosiedruk naar buiten via een explosie-isolatieklep. De internationale ATEX- en NFPA-normen bevelen aan om, indien mogelijk, stofafscheiders buiten het bedrijfsterrein te plaatsen. In veel gevallen is de afstand tussen de stofafscheider en het gebied waar het stof wordt afgevoerd echter te groot, of laat het gebied geen veilige drukontlasting toe in geval van een explosie vanwege de mogelijke nabijheid van mensen, andere apparaten of objecten. Voor dergelijke gevallen zijn explosiebeveiligingsoplossingen vereist die op maat zijn gemaakt en die in de werkplaats geïnstalleerd mogen worden..
Nederman biedt vlamloze drukontlasting voor gebruik binnenshuis op versies van Nederman MCP, MEP, LCP, LBP stofafscheiders en FlexPAK en FlexFilter. Raadpleeg altijd het gebruik in relatie tot de explosieve eigenschappen van het product en het opgevangen stof.

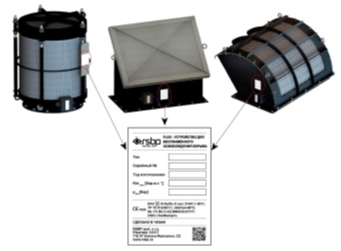

De vlamloze explosie-ontluchtingstoestellen zorgen voor een veilige afvoer van de explosiedruk en de absorptie van de vrijgekomen energie die zich bij een stofexplosie in de afgesloten ruimte van de afscheider verspreidt. Het voorkomt de overdracht van explosies en vlamvoortplanting door de opening van de breekplaat als drukontlasting, waardoor zowel werknemers als nabijgelegen apparatuur beschermd worden. Maar ook als de explosiedruk veilig wordt afgelaten, moet er altijd een veilig gebied worden gedefinieerd om de veiligheid in geval van een explosie te waarborgen.
Deze technische oplossing voldoet aan de internationale ATEX-normen. De vlamloze drukontlastingen zijn ontworpen volgens de eisen van de EU-normen en zijn geschikt voor organisch stof met een explosie-index van Kst <300 Bar * m/s.

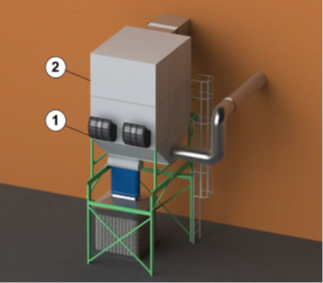

Als de toegestane werkdruk in de stofafscheider wordt overschreden, opent een breekplaat in de behuizing van de vlamdover, waardoor de druk uit het filter wordt gehaald. Op deze manier wordt de stofafscheider blootgesteld aan een lagere druk die hij kan weerstaan zonder te worden vernietigd. Bij het bepalen van het aantal en de uitvoering van de vlamdover voor een beveiligd apparaat dienen de in de branche gebruikelijke rekenregels en de ATEX-richtlijn in acht te worden genomen.
De figuren tonen de vier stadia van de explosieontwikkeling binnen een vlamdover. In de eerste fase gaat een breekplaat open en verspreidt de explosie zich naar binnen, in de tweede fase verspreidt de explosie zich over het gehele volume van de vlamdover en wordt de druk afgelaten via de roosters, in de derde fase bezwijkt de vlam in de vlamdover, en in de vierde fase verdwijnt de vlam volledig.
Voor het open gebied van het vlamfilter moet een veiligheidsgebied van 0,75-3 m van het apparaat worden gedefinieerd om ervoor te zorgen dat in geval van een explosie niemand negatief wordt beïnvloed door de effecten ervan. Specifieke parameters worden gegeven in de technische documentatie. Toegang tot dit veiligheidsgebied moet strikt verboden worden terwijl het proces loopt. Het wordt ook niet aanbevolen om apparatuur in deze ruimte te plaatsen die in een dergelijke situatie beschadigd kan raken.
Als werknemers regelmatig in de buurt van de vlamdover moeten werken, kan een deflector gebruikt worden om de explosie in een veilige richting te sturen, waardoor de werknemer en de apparatuur geïsoleerd en beschermd worden. Dit paneel moet minstens 200 mm van het oppervlak van de vlamdover geïnstalleerd worden.
Nederman heeft de expertise en ervaring om de juiste explosiebeveiligingsoplossing te bieden die de beste oplossing biedt voor de procesbehoeften van onze klanten. Neem contact op met onze luchtfilterexperts voor meer informatie.
