W procesach przemysłowych, w których wykorzystuje się pyły palne, istnieje poważne ryzyko eksplozji. Operatorzy takich procesów muszą podejmować środki zapobiegawcze. Jednym z nich jest stosowanie odpornych na eksplozje systemów odpylania.
Podczas projektowania systemów odciągu do kontroli pyłów palnych należy zwrócić szczególną uwagę na lokalizację odpylaczy. Najpopularniejszą metodą ochrony przeciwwybuchowej w takich instalacjach jest odprowadzenie ciśnienia wybuchu przez panele wentylacyjne na zewnątrz budynku. Międzynarodowe normy ATEX i NFPA zalecają, aby w miarę możliwości umieszczać filtry poza terenem zakładu. Jednak w wielu przypadkach odległość pomiędzy systemem odciągu a obszarem uwolnienia na zewnątrz jest zbyt duża lub obszar uwolnienia nie pozwala na bezpieczne odprowadzenie ciśnienia wybuchu ze względu na potencjalną obecność ludzi, innych urządzeń lub nieruchomości. W takich przypadkach potrzebne są rozwiązania z zakresu ochrony przeciwwybuchowej, które są dostosowane do potrzeb klienta i mogą być instalowane wewnątrz zakładu

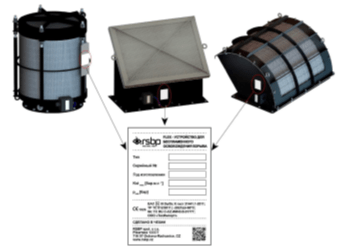

Nederman może zapewnić bezpłomieniowe odpowietrzanie na wypadek eksplozji do użytku wewnątrz pomieszczeń w systemach filtracyjnych Nederman w wersjach MCP, MEP, LCP, LBP oraz FlexPAK i FlexFiltr. Zawsze należy odnosić się do sposobu użytkowania w zależności od właściwości wybuchowych produktu i odciąganych pyłów.
Bezpłomieniowe urządzenia odpowietrzające zapewniają bezpieczne uwolnienie ciśnienia wybuchu, a także pochłanianie uwolnionej energii, która rozprzestrzenia się podczas eksplozji pyłów w zamkniętej przestrzeni filtra. Zapobiega on przenoszeniu energii wybuchu i płomienia przez otwór zwalniający panelu wyrzutni, chroniąc w ten sposób zarówno pracowników, jak i sprzęt znajdujący się w pobliżu. Jednak nawet w przypadku bezpiecznego uwolnienia ciśnienia wybuchu należy zawsze wyznaczyć strefę bezpieczną, aby zapewnić bezpieczeństwo w razie eksplozji.
To rozwiązanie techniczne jest zgodne z międzynarodowymi normami ATEX. Bezpłomieniowe urządzenia przeciwwybuchowe są zaprojektowane zgodnie z wymaganiami norm UE i pracują z pyłami organicznymi o współczynniku wybuchowości Kst <300 bar * m/s.
Jeśli ciśnienie robocze wewnątrz filtra zostanie przekroczone, membrana odpowietrzająca otworzy się w korpusie ogranicznika płomienia, uwalniając w ten sposób ciśnienie. W efekcie, zostanie on wystawiony na działanie niższego ciśnienia, które może wytrzymać, nie ulegając zniszczeniu. Przy określaniu ilości i typu ogranicznika płomienia dla chronionego urządzenia należy przestrzegać zasad obliczeń przemysłowych i dyrektywy ATEX.
Na rysunkach przedstawiono cztery etapy rozwoju wybuchu wewnątrz ogranicznika. W pierwszym etapie otwiera się membrana odpowietrzająca i eksplozja rozprzestrzenia się wewnątrz, w drugim etapie następuje rozprzestrzenienie się wybuchu na całą objętość ogranicznika ognia i uwolnienie ciśnienia przez kraty, w trzecim etapie płomień zapada się wewnątrz ogranicznika ognia, natomiast w czwartym etapie płomień całkowicie zanika.
W okolicy filtra płomieniowego należy wyznaczyć bezpieczną strefę w odległości 0,75-3 m od urządzenia, aby w razie wybuchu nikt nie ucierpiał z powodu hałasu, dymu lub pary. Konkretne parametry są podane w dokumentacji technicznej. Nie zaleca się również umieszczania w tym obszarze urządzeń, które w takiej sytuacji mogłyby ulec uszkodzeniu.
Jeżeli pracownicy muszą regularnie pracować w pobliżu ogranicznika płomienia, można zastosować płytę rozdzielającą, która kieruje wybuch w bezpiecznym kierunku, w celu oddzielenia pracowników i sprzętu. Panel ten powinien być umieszczony w odległości co najmniej 200 mm od powierzchni ogranicznika płomienia.
Firma Nederman dysponuje niezbędną wiedzą zawodową i doświadczeniem w zakresie doboru odpowiednich rozwiązań z zakresu ochrony przeciwwybuchowej, aby oferować najlepsze rozwiązania spełniające wymagania procesowe naszych klientów. Skontaktuj się z naszymi ekspertami w dziedzinie filtracji powietrza, aby dowiedzieć się więcej.
